熔斷器作為齊納安全柵的關鍵元件之一，其分?jǐn)嗄芰?yīng)不小于所安裝電路的最大預期電流，對于交流電壓不超過250V的電網供電系統，預期電流通常應認為是交流1500A（GB 3836.1—2021）。

所以當熔斷器額定分?jǐn)嗄芰Σ蛔?strong>1500A時，使用廠商可采用在熔斷器前串聯限流器件的方式，將預期電流限制到不大于熔斷器的額定分?jǐn)嗄芰Ψ秶鷥?nèi)，此時限流器件應該符合GB 3836.4—2021第8章規定的可靠元件相關要求，其額定值應不小于：

• 電流額定值：1.5*1.7*In；
• 電壓額定值：Um或者Ui；
• 功率額定值：1.5*（1.7*In）^2*限流器件的最大電阻。

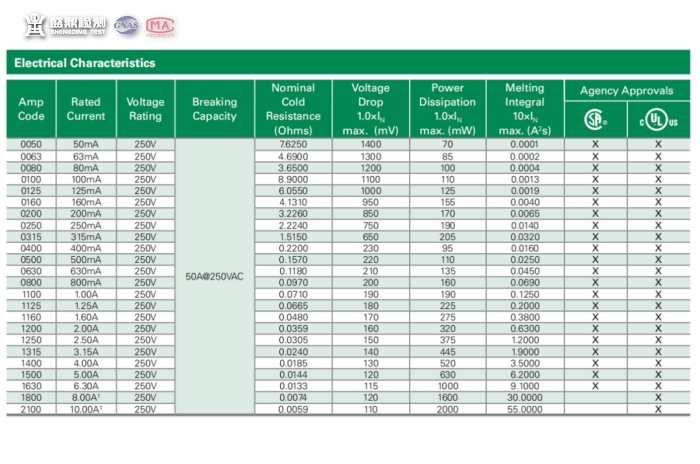

我們本次采用熔斷器前串聯限流電阻的方法，來具體計算分析。下圖為某款熔斷器的具體參數表：

我們選用型號代碼為0050這款熔斷器，其額定電流為50mA，極限分?jǐn)嗄芰?0A，最大電壓為250V。

根據歐姆定律，要求限流電阻的最小電阻值為：R=250V/50A=5.0Ω

限流電阻的額定功率值：P=1.5*（1.7*0.05）²*5.0Ω=0.05W

所以使用廠商可以在熔斷器前串聯一款R≥5.0Ω，功率≥0.05W的限流電阻，以保證電流限制在熔斷器的額定分?jǐn)嗄芰Ψ秶鷥?nèi)。

另外還需注意限流電阻及其連接件的爬電距離和電氣間隙應基于“1.5*（1.7*In）²*限流器件的最大電阻”（電壓）進行確定。瞬時電壓可不予考慮。電阻與電路其他部分之間的距離應符合GB 3836.4—2021第6.3的要求。
