將整臺設備或部分澆封在澆封劑中，在正常運行和認可的過載或認可的故障下不能點燃周圍的爆炸性混合物的電氣設備就是澆封型，它在防爆認證中的標志為m，考慮到其結構設計要求及故障情況又分為"ma"、"mb"兩個等級，不同等級在應用與易燃氣體或粉塵環境中的區域也有所分別。

一、澆封型電氣設備的型式及厚度
1.澆封的型式
埋封：在模型中澆注復合物，將被澆封件完全埋在復合物中，在復合物凝固后移去模型外殼的工藝；
罐封：在模型中澆注復合物，將被澆封件完全埋在復合物中，在復合物凝固后仍保留模型外殼的工藝；
澆封：采用埋封、罐封等方法將被澆封件用復合物密封起來的工藝。

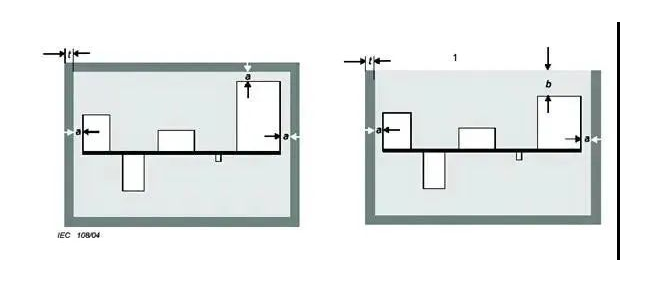

被澆封的元件，允許有0.1升容積，這時的澆封復合物厚度應大于3.0mm，當元件空腔的容積小于0.01升時，澆封復合物厚度的厚度可為1.0mm。
澆封復合物的自由表面厚度應不小于3.0mm。如果復合物的自由表面面積不超過2.0mm2時，上述厚度可為1.0mm。
如果用金屬保護外殼罐封，則外殼與元件或導體間澆封復合物的厚度不小于1.0mm。
如果用絕緣保護外殼罐封：外殼厚度不小于1.0mm時，澆封復合物的厚度不作要求;外殼厚度小于1.0mm時，澆封復合物的厚度應大于3.0mm。
穿過澆封復合物的導體、電纜，在復合物內有大于5.0mm的裸露導體距離。連接電纜及導線在復合物內應有防拔脫結構。

二、澆封型電氣設備對澆封劑的技術要求
熱固性的、熱塑性的、冷固性的環氧樹脂和彈性物質與它們的添加劑、填充劑混合固化后被認為是澆封劑復合物。復合物應具有一定化學的、熱的、電的、機械的穩定性。應進行介電強度試驗、吸水性試驗、熱試驗、熱循環試驗并合格。
每種復合物都有溫度使用范圍，電氣設備的額定運行溫度不能超過復合物的連續運行溫度。熱固性復合物應為熱變形溫度的80%以下；熱塑性復合物應為軟化溫度的50%以下。

澆封型電氣設備在檢驗時使用的標準為“GB3836.9-2010爆炸性氣體環境電氣設備第9部分:由澆封型“m”保護的設備”，想要詳細了解的可自行去瀏覽，
