絕緣套管扭轉試驗：在防爆樣品的型式試驗中，絕緣套管扭轉試驗是一種用于評估絕緣套管的扭轉性能的試驗方法。

由于連接件的絕緣套管在連接或拆卸時導體會受到扭矩作用，因此絕緣套管應承受扭轉試驗。該試驗旨在測試絕緣套管在扭轉應力下的耐受能力，以確定其是否能夠滿足相關標準和要求。

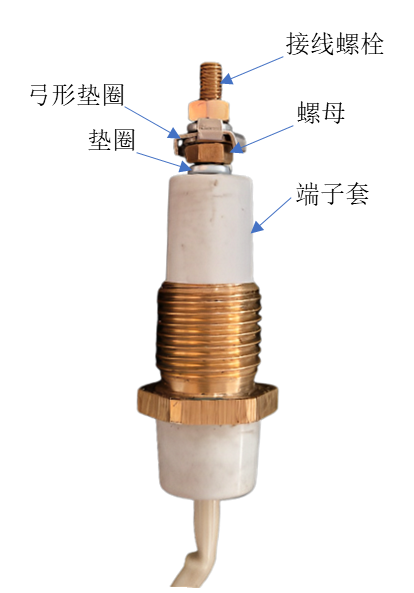

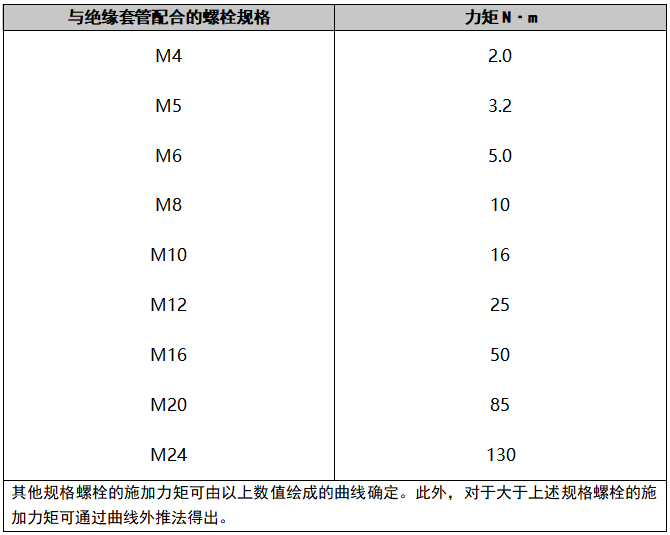

標準GB/T 3836.1—2021中26.6條規定套管中的導電桿或套管，在安裝時應承受表16中的力矩作用。在安裝過程中，導電桿承受的表中規定的力矩作用時，導電桿和絕緣套管均不發生轉動，那么證明該項試驗合格。如圖1所示，為三相異步電動機的M5端子套的結構圖。

表中其它螺栓規格所對應的力矩值該如何確定

為確定其他規格螺栓所施加的力矩值，下面將表中的數據繪成散點圖，通過散點圖擬合趨勢曲線。這種方法可以幫助我們更好地理解數據的變化趨勢，并確定其他規格螺栓所對應的數值。

首先，繪制散點圖。將表中的數據點在坐標系中繪制成散點圖，橫軸表示與絕緣套管配合的螺栓規格，作為自變量（x）。縱軸表示所施加的力矩值，作為因變量（y）。散點圖能夠反映出數據的分布特征。

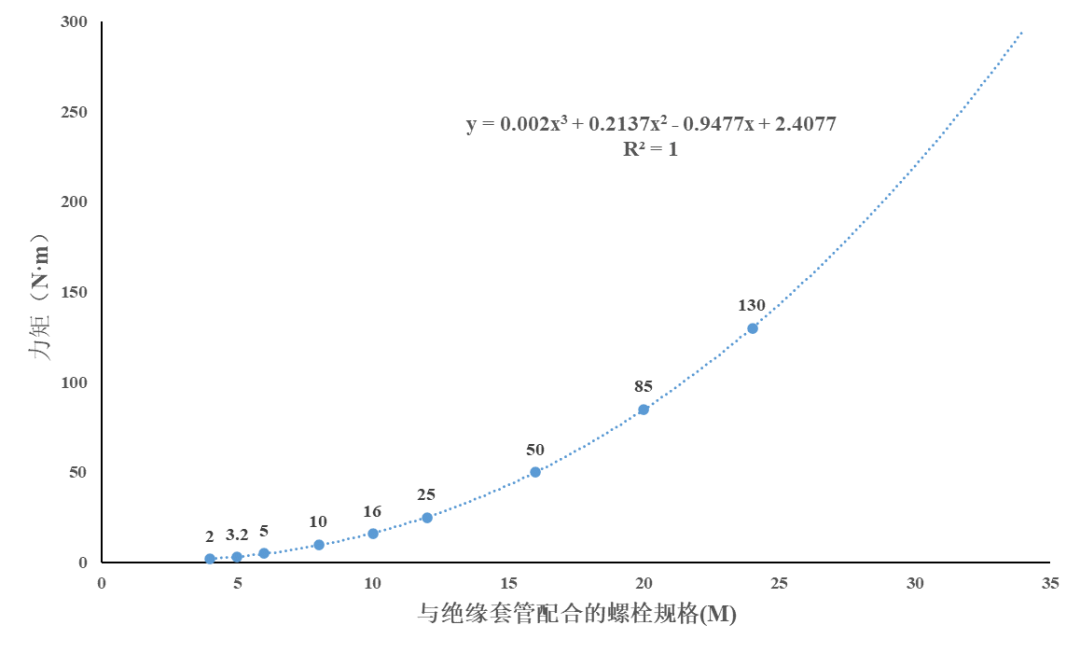

然后，選擇適當的擬合函數。根據數據的特點和預期的趨勢，選擇多項式函數作為擬合函數，進行曲線擬合，如圖2所示。

最后，可得擬合函數公式：y=0.002x3+0.2137x2-0.9477x+2.4077且相關系數R2=1。

可以看出，擬合曲線能夠較好地擬合散點數據，并反映出數據的趨勢。那么，可以將其它螺栓規格代入到公式中，就可以得到所對應的力矩值。

總結

對防爆電機而言，絕緣套管扭轉試驗是絕緣套管質量控制中的一項重要測試。該項試驗不僅可以評估絕緣套管的扭轉性能，幫助確保絕緣套管在實際使用中能夠承受扭轉應力，保證其絕緣性能。還能確保端子套和導電桿之間的連接穩定可靠，并保持其電氣性能。
