什么是IP防水試驗?定義：外殼防護等級(IP代碼)中的一項試驗。執行標準為GB/T 4208—2017和IEC 60529:2013。

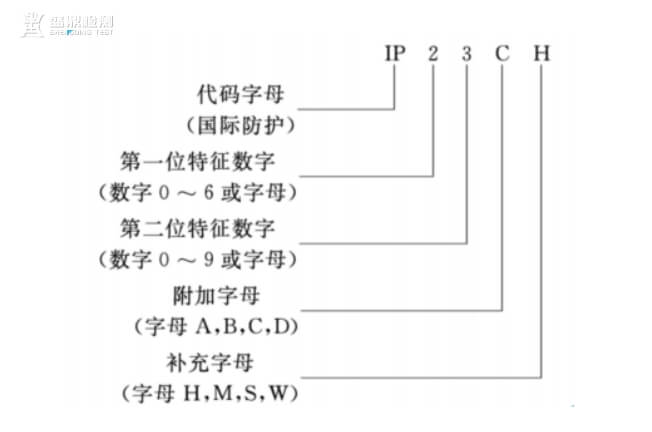

IP代碼各個字母和數字含義如下圖所示：

防水試驗與和第二位特征數字之間有著怎么樣的關系?

第二位特征數字的定義可理解為防止進水造成有害影響，也可以稱作防水試驗。

第二位特征數字所表示的防止進水的防護等級分別是什么?

首先，第二位特征數字的防水試驗是用清水進行。當第二位特征數字為0時，代表設備無任何防護要求。

數字為1時：

測試方法：設備能防垂直方向滴水，要求垂直方向滴水無有害影響;

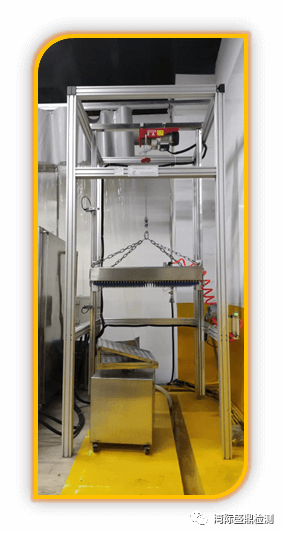

試驗設備：滴水試驗裝置(如下圖)。

數字為2時：

測試方法：設備傾斜15°時能防垂直滴水，要求外殼的各垂直面在15°傾斜時，垂直滴水無有害影響;

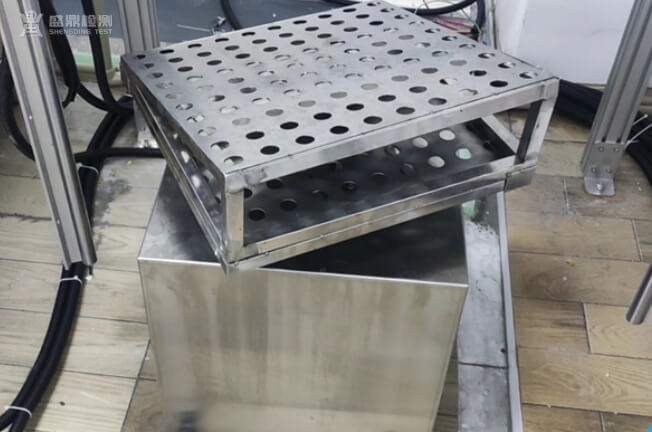

試驗設備：試驗需要使用滴水試驗裝置(如下圖)。

數字為3時：

測試方法：設備能防淋水，要求外殼的垂直面在60°范圍內淋水無影響;

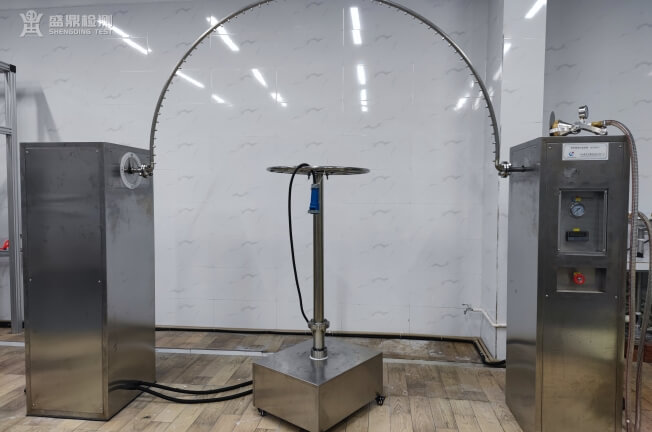

試驗設備：擺管淋雨試驗裝置或手持式淋水噴頭試驗裝置(如下圖)。

數字為4時：

測試方法：設備能防濺水，要求向外殼各個方向濺水無有害影響;

試驗設備：擺管淋雨試驗裝置或手持式淋水噴頭試驗裝置。

數字為5時：

測試方法：設備能防噴水，要求向外殼各個方向噴水無有害影響;

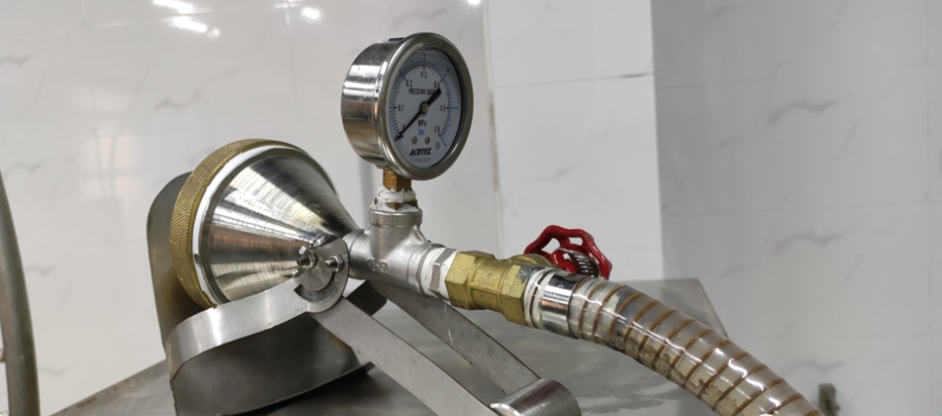

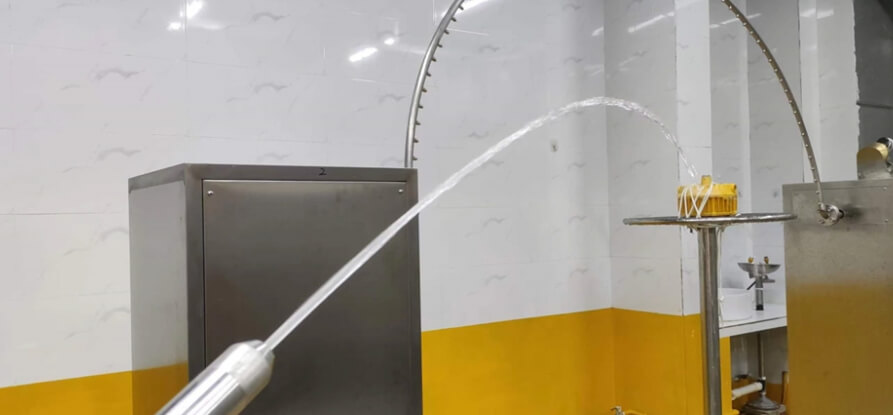

試驗設備：噴嘴內徑為6.3mm、水流量為12.5L/min的噴頭進行噴射(如下圖所示)。

數字為6時：

測試方法：設備能防強烈噴水，要求向外殼各個方向進行強烈噴水無有害影響;

試驗設備：噴嘴內徑為12.5mm、水流量為100L/min的噴頭進行噴射。

數字為7時：

測試方法：設備能防短時間浸水影響，要求浸入規定壓力的水中經規定時間后外殼進水量未能達到有害程度;

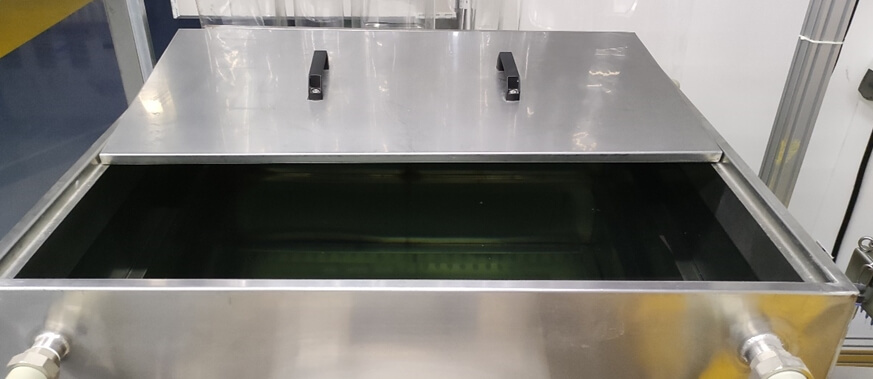

試驗設備：X7試驗測試水箱。

試驗依據被試外殼的高度進行決定的：

• 當外殼整體高度小于850mm時，沉入水底的外殼的最低點與水面的距離應大于1000mm;
• 當外殼整體高度大于850mm時，沉入水底的外殼的最高點與水面的距離應大于150mm。

防水試驗后判定是否合格的依據是什么?

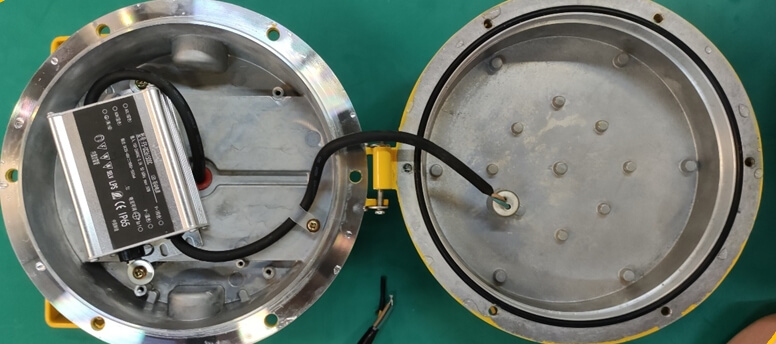

1、外殼內部不允許進水：防水試驗后，將被試外殼進行晾干后打開，檢查外殼內部是否存在進水的情況，如果沒有，則可判斷該試驗合格。

2、外殼內部允許進行，但有以下四條限制：

• 若外殼內部進水，則不足以影響設備的正常操作或破壞其安全性;
• 若外殼內部進水，則水不積聚在可能導致沿爬電距離引起漏電起痕的絕緣部件上;
• 若外殼內部進水，則水不允許進入帶電部件，或進入潮濕狀態下進行的繞組;
• 若外殼內部進水，則水不積聚在電纜頭附近或進入電纜。

注：還有一種特殊情況，若外殼有泄水孔，應通過觀察證明進水不會積聚，且能排出而不損害設備。
