引言：隨著人們生產生活中的安全生產的要求提高以及信息技術的高度發展，傳統的“非本質安全防爆電源+本質安全式關聯裝置+本質安全型防爆設備”組成模式已逐漸的不能滿足生產的需要了。

本文拋磚引玉，簡述了本質安全防爆供電系統四種結構，為產品研發者、生產建設設計者們提供多種設計思路。

第一種供電結構

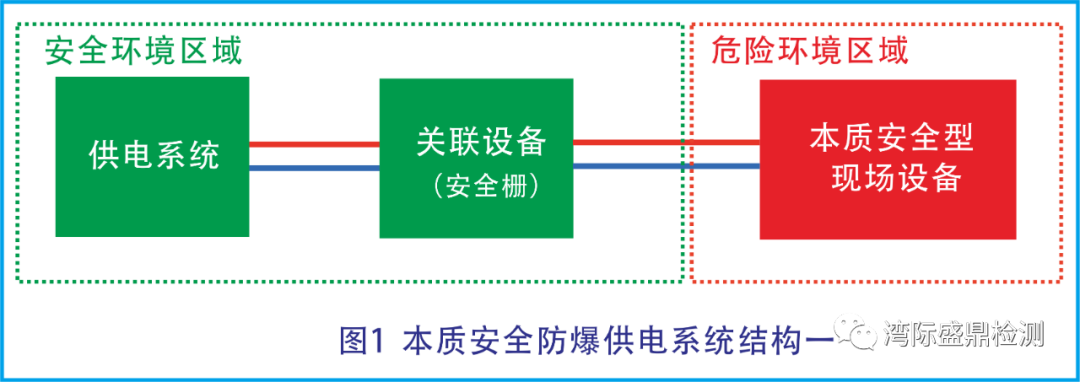

第一種系統結構如圖1所示，屬于傳統的方式，采用限能關聯設備，使得從安全場所傳遞到危險場所的能量比較小。

此種結構的特點：適用于安全環境與危險環境距離不太遠時，如石化行業。

第二種供電結構

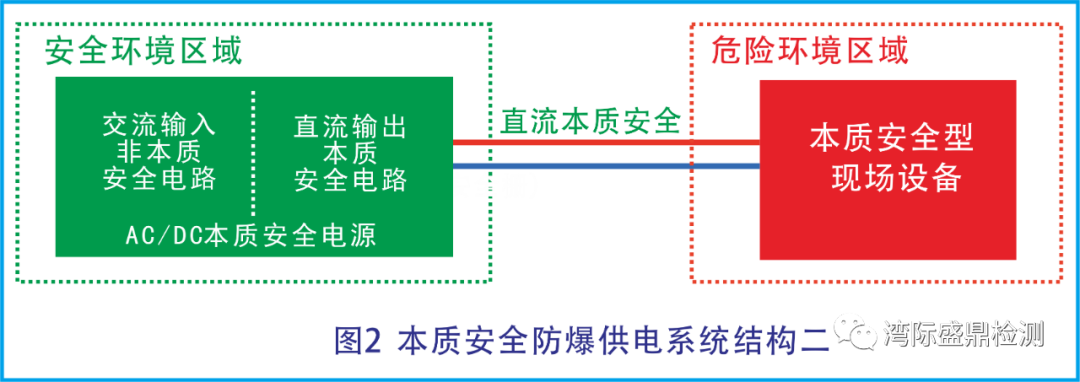

第二種結構如圖2所示，由本質安全電源的輸出保護組件實現關聯設備，電源輸入側不是本質安全型，但由于所處的環境是安全的，所以用普通的外殼替代隔爆外殼即可。

該結構的特點：由于電源輸出側通常是低電壓，如12V、15V、18V、24V等電壓等級，由于電壓傳輸衰減的限制，同樣不適合長距離傳輸，只適用于安全環境與危險環境中本質安全現場設備距離較近的系統。

第三種供電結構

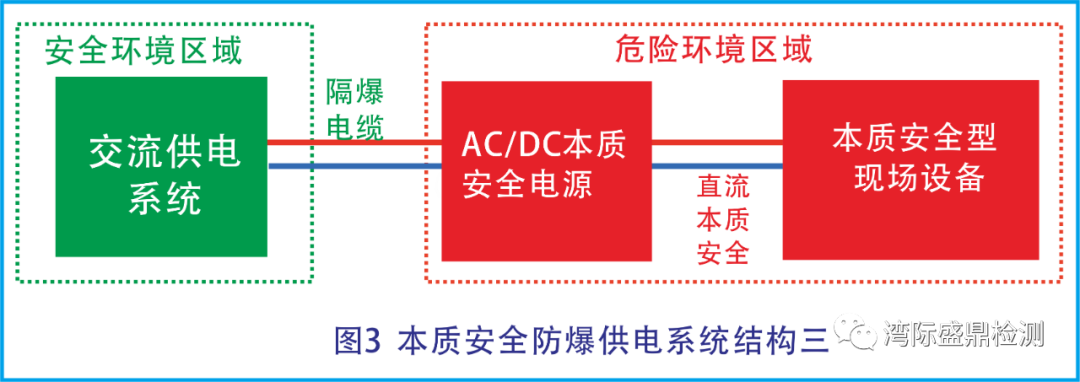

第三種結構如圖3所示，其供電系統輸出的交流電直接輸入到危險環境中，為保證供電電源在危險環境中的安全性能，接入到危險環境時使用隔爆電纜。

非本質安全交流電通過AC/DC本質安全電源之后，輸出變?yōu)楸举|(zhì)安全型，可以設計成帶防爆外殼的結構，也可以設計成不帶防爆外殼的結構，但不管是否需要防爆外殼，必須采用多重化限能環節。

該結構特點：可適用于安全環境與危險環境中本質安全型現場設備距離較遠的系統。

第四種供電結構

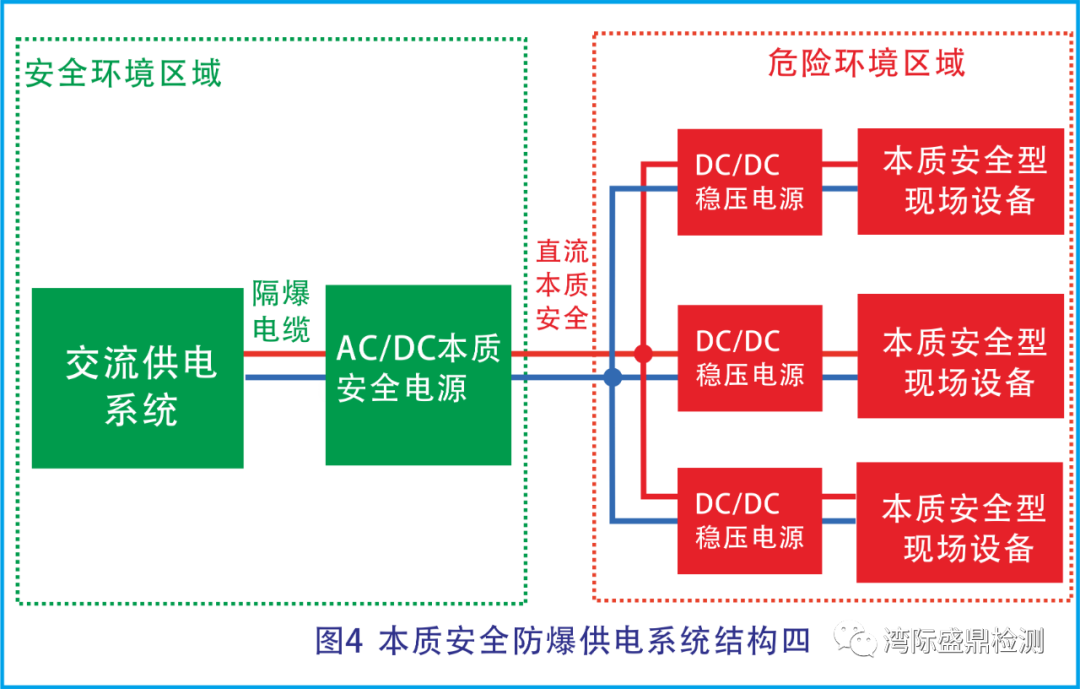

第四種結構如圖4所示，采用分布式拓撲型式，多層級能量轉換與限能，可以對不同等級的電壓或電流需求的現場設備進行供電，尤其是分布式監測監控系統。

該結構特點：適用于安全環境與危險環境距離較遠的分布式系統，比如煤礦井下。

以上，簡單介紹了本質安全防爆供電系統。
