齊納式安全柵是本安電路中一種常用的保護設計方式，由于原理簡單、電路實現容易、成本低，所以多數本安電路均采用此方式進行電路的保護設計，也是在防爆檢測認證時經常會重點關注，下面我們進行簡單的介紹。

齊納式安全柵的基本組成

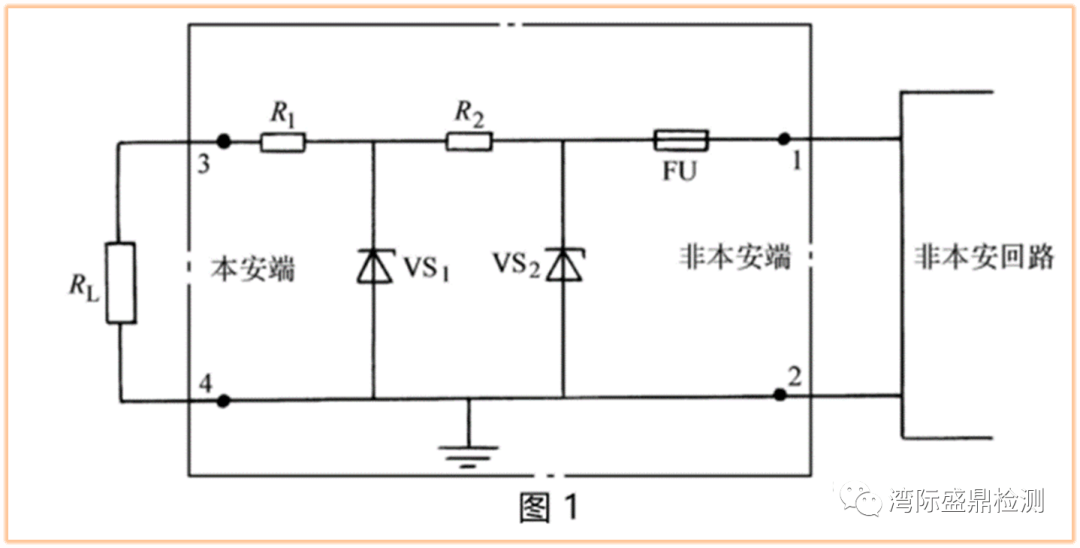

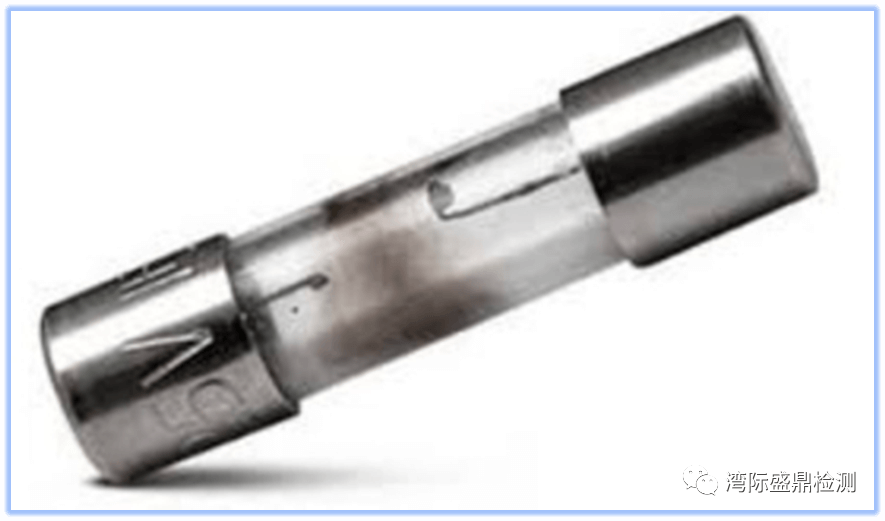

齊納式安全柵的電路結構如圖1所示，由快速熔斷器FU、限壓元件（齊納二極管）、及限流電阻RL三部分組成，安全柵對輸入的電能量進行限制，從而保證輸出到危險區的能量安全可靠。

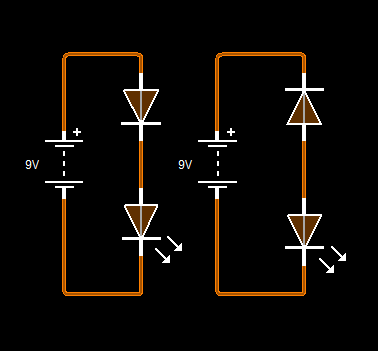

齊納式安全柵的基本原理

正常操作條件

非本安端子兩端間所加的電壓低于最高工作電壓Umax（更低于齊納二極管的齊納電壓），此時兩齊納二極管處于不導通狀態，除有極微小的漏電流以外，是“開路”狀態，只要漏電流小于規定值，安全柵電路不會影響系統的正常工作。

總結：正常工作時，齊納安全柵的存在，不影響系統工作。

發生故障條件

1、非本安端發生故障時

例如：非本安兩端之間因某種原因混入高電壓，使齊納二極管反向擊穿，呈“導通”狀態，此時齊納二極管把混入的高電壓限制在齊納電壓上，在安全柵的本安端上不會出現高壓電壓，齊納二極管一旦導通以后，其電流急劇上升（雪崩過程把串聯在電路中的熔斷器瞬時熔斷，切斷了流向現場的高電壓），以防止高電壓引爆現場爆炸性物質的危險，從而保護了現場設備及人員的安全。

2、現場（危險區內）發生故障時

例如：負載短路了，安全柵電路中的限流電阻立即起限流作用，把短路電流限制在某個電流值內，這個電流值是安全值，故現場也是安全的。

總結：發生故障時，齊納安全柵的存在，可防止設備由于能量過大，從而引起周圍爆炸性氣體爆炸的現象產生，以便保證人員及現場的安全。

綜上，齊納式安全柵的安全保護作用，實際上是運用齊納二極管的分流和電阻的限流作用，把能量進行限制到一個相對安全的范圍內。

由于安全柵的功能，所以不論發生任何故障都保證傳輸?shù)浆F(xiàn)場（危險區）的能量是一個安全值（不會點燃規定的分級、分組爆炸性氣體混合物），從而保證現場安全。

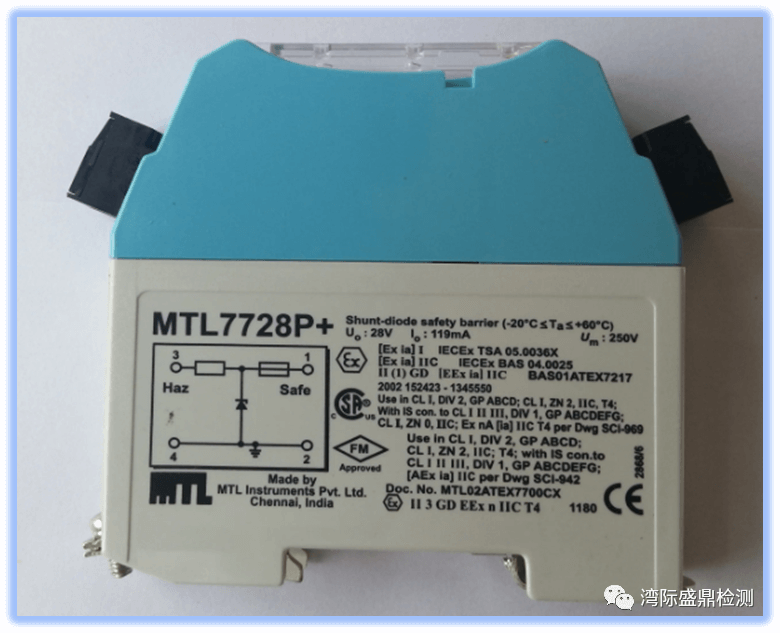

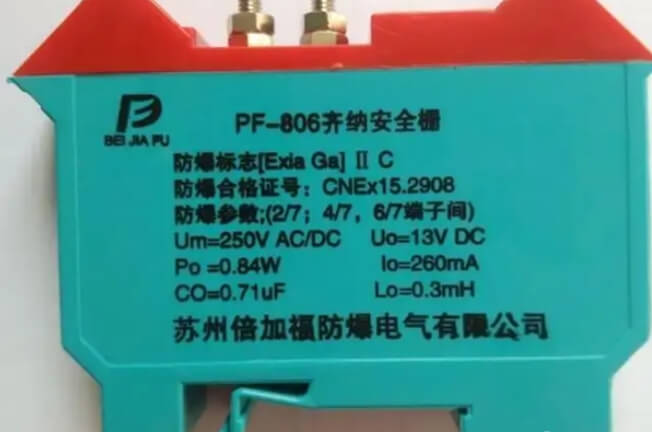

齊納式安全柵的特點

• 齊納安全柵要求要有非?？煽康慕拥叵到y(tǒng)，其接地電阻必須＜1Ω，否則便失去防爆安全保護性能，顯然這樣的要求在工廠現場是很難做到的。
• 要求危險區的現場儀表必須是隔離型，否則通過齊納安全柵的接地端子與大地相接后信號無法正確傳送，并且由于信號接地，直接降低信號抗干擾能力，影響系統穩定性。
• 對電源影響較大，同時也易因電源的波動而造成齊納式安全柵的損壞。

以上，就是本安電路齊納安全柵的介紹，希望能幫助到大家。覺得有幫助的話可以關注盛鼎檢測公眾號！
